 Jak wymienić klocki i wyregulować hamulce V-Brake?
Hamulce V-brake (nazywane też V-breake, V-brejk) to obecnie najczęściej spotykana konstrukcja wśród hamulców szczękowych, można je spotkać w rowerach MTB, trekkingowych czy miejskich. O różnych typach hamulców pisałem tutaj. Jest to bardzo fajna, prosta konstrukcja, a jednocześnie bardzo skuteczna w działaniu. Sporo osób pyta mnie, co wybrać, tanie tarczówki czy porządne V-brake. Odpowiedź nie jest do końca oczywista, ale ja wybrałbym mimo wszystko dobre V-brake. Jednocześnie regulacja tych hamulców jest całkiem prosta. Jeżeli Twój rower hamuje coraz gorzej, pierwsze co należy zrobić, to sprawdzić stan klocków hamulcowych. W tym celu rozepnij hamulec i przyjrzyj się im bardzo uważnie. Każdy klocek gdy jest nowy posiada specjalne nacięcia, dzięki którym odprowadzana jest woda oraz ciepło. Jeśli nacięcia się powycierały lub są ledwo widoczne, to znaczy, że nadszedł czas by je wymienić.

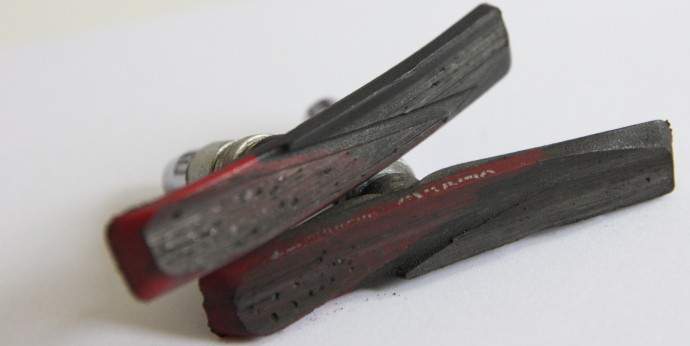

Klocki, które widzicie poniżej, jeszcze przez jakiś czas posłużą. Przydałoby się je tylko dobrze wytrzeć. Mimo wszystko ich koniec jest już bliski i jeżeli planujesz w najbliższym czasie dłuższy wyjazd, a Twoje też tak wyglądają – koniecznie zabierz ze sobą nowe klocki.
Przy okazji wymiany klocków, warto również zerknąć na stan pancerzy, czy nie są nigdzie zagięte oraz czy linka płynnie w nich chodzi. Warto przeczyścić linki tam, gdzie nie są otulone pancerzem i wpuścić kilka kropel oleju do łańcucha, tam gdzie chowają się w pancerz. Oczywiście jeśli linki są zardzewiałe lub chodzą z dużym oporem, należy je wymienić. Nie jest to duży koszt, a hamulce od razu odzyskają dawną jakość hamowania.
Zaczynamy od wymiany klocków. Jeśli chcesz tylko wyregulować hamulce, przejdź kilka akapitów dalej. Jeżeli masz klocki z wymiennymi okładzinami – sprawa jest prosta. Ściśnij ramiona hamulca i wyjmij linkę z zaczepu. Następnie wyjmij zawleczkę, która znajduje się na górze klocka i wyciągnij okładzinę hamulcową. Następnie wsuń nową okładzinę, pamiętając, że mogą one mieć oznaczenia przód/tył lub prawo/lewo i koniecznie trzeba trzymać się tych oznaczeń. Następnie wsuń z powrotem zawleczkę i sprawdź czy wszystko dobrze się trzyma. Nie muszę dodawać, że wkład hamulcowy musi być dopasowany do konkretnego klocka.

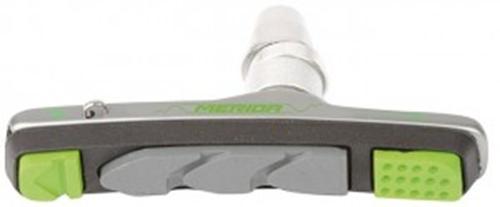

Klocek z wymienną okładziną
Swoją drogą, czy opłaca się kupować klocki z wymiennymi okładzinami, zamiast normalnych klocków? To zależy :) Po pierwsze zależy to od różnicy w cenie wkład vs zintegrowany klocek. Często okazuje się, że jest to różnica rzędu 3-6 złotych i jeśli wymienia się klocki raz w roku lub rzadziej – jest to inwestycja totalnie nieopłacalna, gdyż klocki z możliwością wymiany okładzin są zazwyczaj wyjściowo droższe. Natomiast jeśli jeździsz intensywnie i zużywasz sporo klocków w ciągu roku – jest to niezły pomysł, również z tego względu, że nie trzeba za każdym razem odkręcać klocków od ramion hamulca.
Warto kupić dobre klocki. Dobre, to znaczy takie które kosztują przynajmniej 15-20 złotych za komplet. Tańsze klocki są najczęściej wykonane z fatalnej jakości gumy, szybko się zużywają i potrafią koszmarnie piszczeć. Ceny klocków hamulcowych możesz w wygodny sposób porównać tutaj.

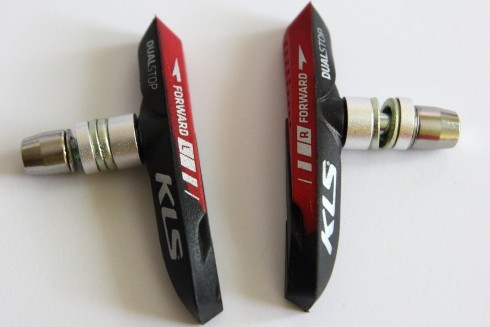

Jeżeli masz zintegrowane klocki z obudową, musisz wymienić je w całości. Ściśnij ramiona hamulca i wyjmij linkę z zaczepu. Odkręć kluczem imbusowym nr 5 śrubę trzymającą klocek i zdejmij go z ramienia hamulca. Zdejmując zapamiętaj ułożenie wszystkich podkładek. Następnie załóż nowy klocek, podkładki układając w ten sam sposób. Jeżeli nie wiesz jak założyć podkładki lub wydaje Ci się, że aktualne ustawienie może być niepoprawne, podaję niżej kolejność podkładek.
Patrząc od strony klocka: wąska wklęsła podkładka płaską stroną w stronę klocka, następnie wypukła podkładka wypukłą częścią do poprzedniej, następnie wkładamy klocek w ramię hamulca. Dalej wypukła podkładka płaskim do hamulca, dalej grubsza wklęsła podkładka wklęsłym do poprzedniej i na koniec cieniuteńka podkładka. Na to wszystko nakręcamy nakrętkę. Na zdjęciu powyżej niestety jest odwrotnie, to znaczy szeroka podkładka powinna być zamieniona z wąską.

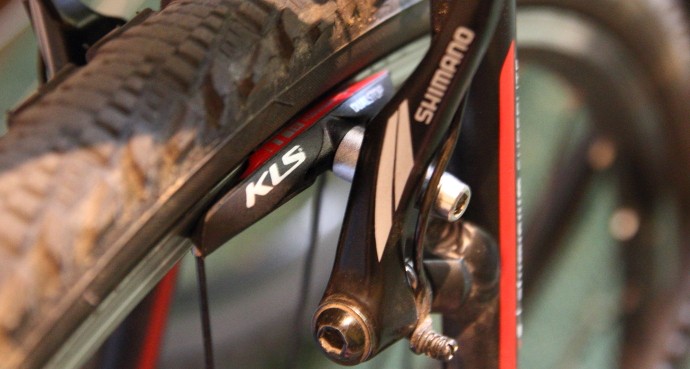

Klocek równo przylega do obręczy

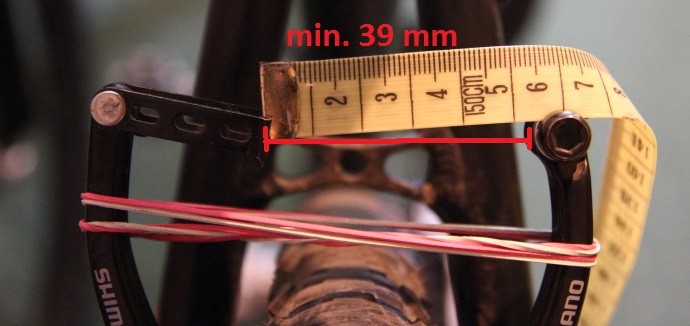

Zaczynamy regulację hamulców. Poluzuj śrubę którą przykręcona jest linka do ramienia hamulca. Ustaw wstępnie każdy klocek. W tym celu poluzuj nakrętkę klocka i dociśnij ramię hamulca do obręczy. Ustaw klocek tak, by równo dotykał obręczy, nie zahaczając o oponę, następnie dokręć nakrętkę (niekoniecznie na maksa, to na razie wstępne ustawianie). Następnie sprawdź czy klocki są w odpowiedniej odległości od ramion hamulca. Dociśnij oba klocki do obręczy i zmierz odległość pomiędzy końcem zaczepu linki, a drugim ramieniem, tak jak to widać na zdjęciu. Jeśli nie masz drugiej osoby do pomocy, możesz sobie pomóc gumką recepturką. Odległość ta powinna wynosić przynajmniej 39 milimetrów. W przeciwnym razie, zaczep może zacząć ocierać o drugie ramię podczas hamowania.
Odległość ta zmienia się wraz z wycieraniem się klocków. Jeżeli Twoje klocki są już częściowo wytarte, być może będziesz musiał zamienić ze sobą podkładki w klockach. Przekłada się jedynie wklęsłe podkładki (zazwyczaj jedna jest szersza, druga węższa), w ten sposób by odsunąć ramiona hamulców od obręczy.

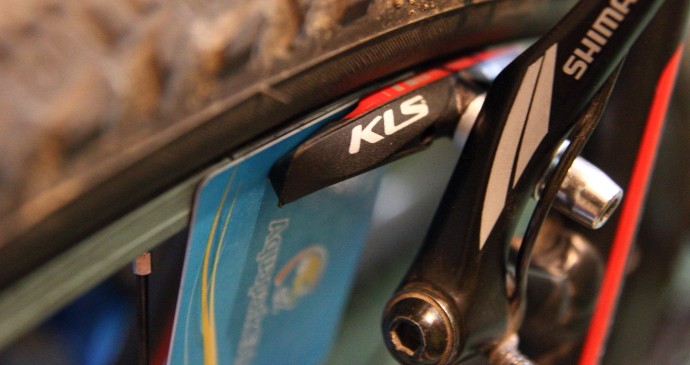

Następnie dociśnij oba klocki do obręczy (przytrzymaj je gumką recepturką lub poproś kogoś o pomoc), jeszcze raz sprawdź czy klocek nie ociera o oponę i jest równo ustawiony. Jeśli chcesz zminimalizować ryzyko piszczenia hamulców, możesz ustawić klocki tak, by przednia krawędź dotknęła obręczy wcześniej niż tylna krawędź. W tym celu podłóż pod koniec klocka kartę płatniczą albo spinacz biurowy i dopiero wtedy dobrze dokręć klocek. Zwróć uwagę by się nie przesunął podczas dokręcania.
Włóż linkę z powrotem w śrubę mocującą. Ustaw linkę tak, by klocki były w odległości od 1 do 1,5 milimetra od obręczy. Następnie dokręć śrubą linkę. Dokręć również baryłkowe śruby przy klamkach hamulcowych.

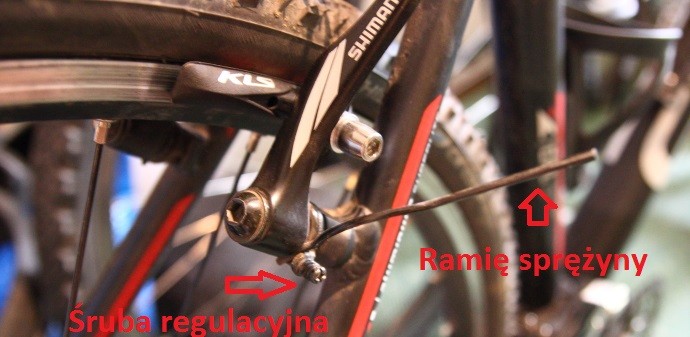

Naciśnij klamkę hamulca i sprawdź czy klocki jednocześnie docierają do obręczy. Jeżeli tak się nie dzieje, musisz wyregulować sprężyny hamulca. Na każdym ramieniu powinna znajdować się śrubka regulacyjna. Dokręcając śrubę – odsuniesz ramię od obręczy. Odkręcając śrubę – przysuniesz do obręczy. Należy tak je ustawić, by nie było sytuacji, że obie są w skrajnych położeniach. Zwykle wystarczy obrócić jedną z nich o pół obrotu, by hamulce chodziły równo.
Można również wyjąć długie końce sprężyn regulacyjnych (widać je na zdjęciu) i z wyczuciem odgiąć na zewnątrz, a następnie zamontować z powrotem do ramienia hamulca. To pozwoli na zwiększenie napięcia sprężyny. Po każdej takiej regulacji sprężyn, warto kilkukrotnie wcisnąć klamkę hamulca, sprawdzając czy wszystko działa tak jak należy.
Tak wyregulowane hamulce pozwolą Ci na łatwe i mocne hamowanie. Pamiętaj jednak, że w miarę zużywania się klocków może pojawić się potrzeba zamienienia podkładek, a także ponownego wyregulowania hamulców.
