Jesteś przed egzaminem UDT na wózek? Zastanawiasz się na jakie diagramy obciążeń możesz trafić na teście pisemnym? Zobacz czy dasz rade.

Poniżej prezentujemy diagramy obciążeń, z którymi można spotkać się na egzaminie pisemnym UDT od czerwca 2019 roku. Prawidłowa odpowiedź jest zawsze tylko jedna. Zapisuj swoje odpowiedzi, prawidłowe sprawdzisz na samym końcu. Na egzaminie na rozwiązanie testu będzie 30 minut.

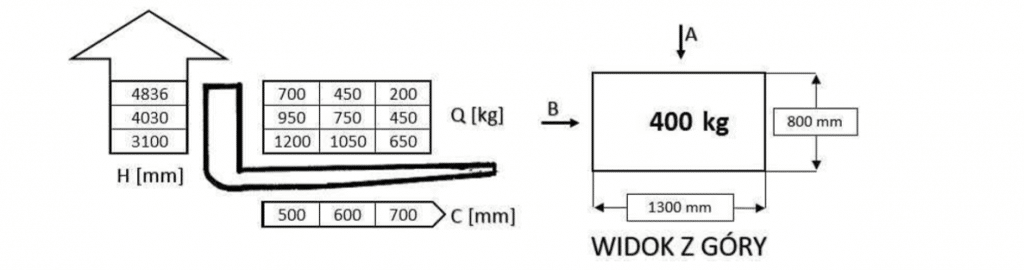

207. W oparciu o przedstawiony diagram udźwigu i rysunek określ maksymalną bezpieczną wysokość podnoszenia ładunku pobranego od strony A:

a) 4836 mm
b) 4030 mm
c) 3100 mm
d) wszystkie odpowiedzi są niepoprawne

208. W oparciu o przedstawiony diagram udźwigu i rysunek określ maksymalną bezpieczną wysokość podnoszenia ładunku pobranego od strony B:

a) 3100 mm
b) 4836 mm
c) 4030 mm
d) wszystkie odpowiedzi są niepoprawne

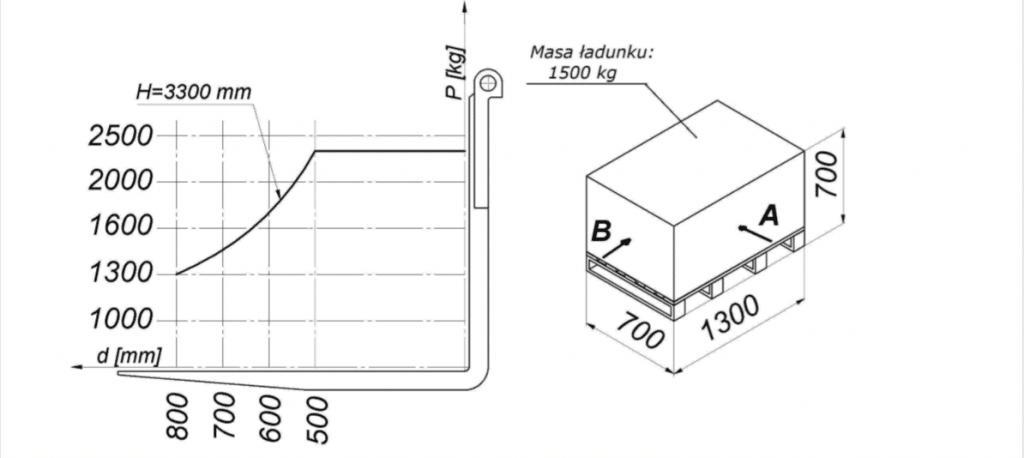

215. W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalną bezpieczną wysokość podnoszenia ładunku pobranego z kierunku A:

a) 2350 mm
b) 3300 mm
c) 1400 mm
d) 1300 mm

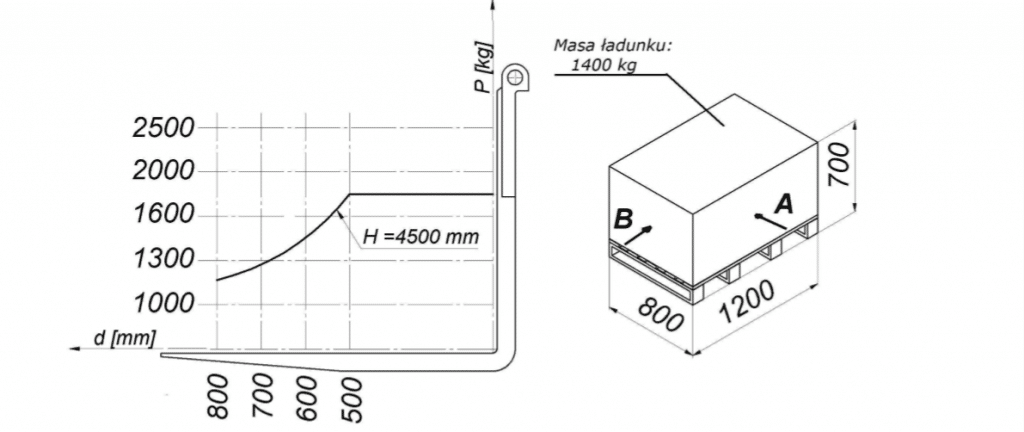

216. W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalna bezpieczna wysokość podnoszenia, ładunku pobranego z kierunku A:

a) 700 mm
b) 1200 mm
d) 4500 mm
c) 1800 mm



217. W oparciu o przedstawiony diagram udźwigu oraz rysunek wskaż, na który regał lub regały można postawić ładunek:

a) Regał 1
b) Regał 2
c) Regał 3
d) wszystkie odpowiedzi są poprawne





218. W oparciu o przedstawiony diagram udźwigu oraz rysunek wskaż, na który regał lub regały można postawić ładunek:

a) Regał 1
b) Regał 2
c) Regał 3
d) wszystkie odpowiedzi są poprawne

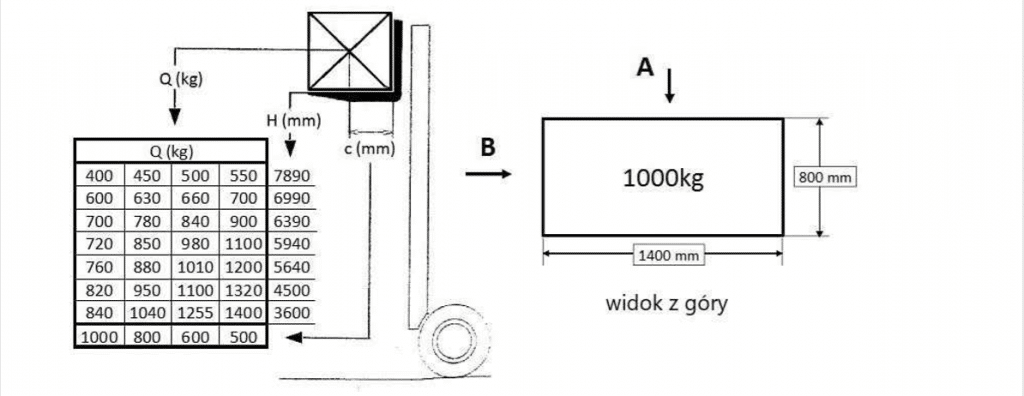

220. W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalna bezpieczna wysokość podnoszenia, ładunku pobranego z kierunku A:

a) 5940 mm
b) 7890 mm
c) 3600 mm
d) 4500 mm



221. W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalna bezpieczna wysokość podnoszenia, ładunku pobranego z kierunku B:

a) 5940 mm
b) 7890 mm
c) 3600 mm
d) 4500 mm

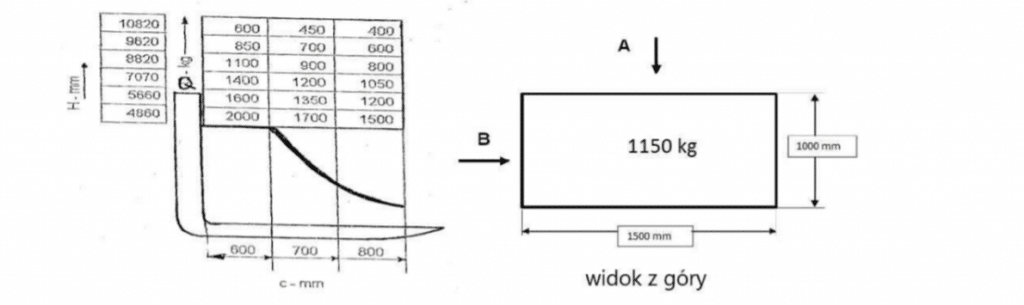

222. W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalna bezpieczna wysokość podnoszenia, ładunku pobranego z kierunku A:

a) 4860 mm
b) 8820 mm
c) 7070 mm
d) 10820 mm



223. W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalna bezpieczna wysokość podnoszenia, ładunku pobranego z kierunku B:

a) 4860 mm
b) 5660 mm
c) 7070 mm
d) 10820 mm

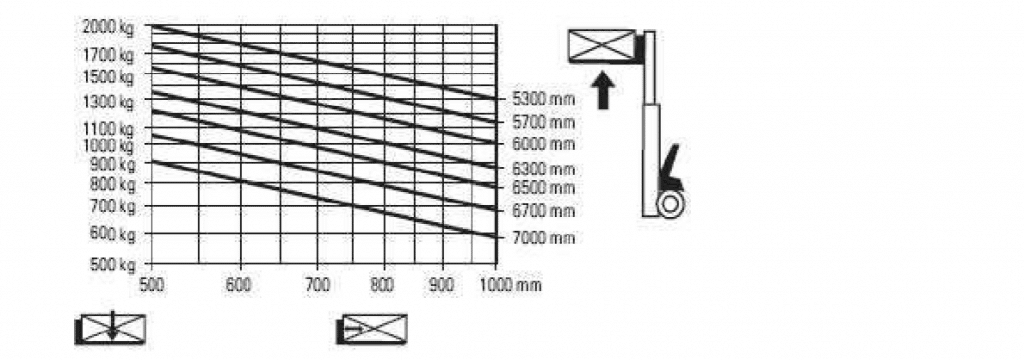

224. W oparciu o przedstawiony diagram udźwigu określ maksymalny udźwig wózka na wysokości 6 m:

a) 1300 kg
b) 1500 kg
c) 1700 kg
d) 2000 kg



225. W oparciu o przedstawiony diagram udźwigu określ maksymalny udźwig wózka na wysokości 6,7 m:

a) 1400 kg
b) 1200 kg
c) 1000 kg
d) 1300 kg

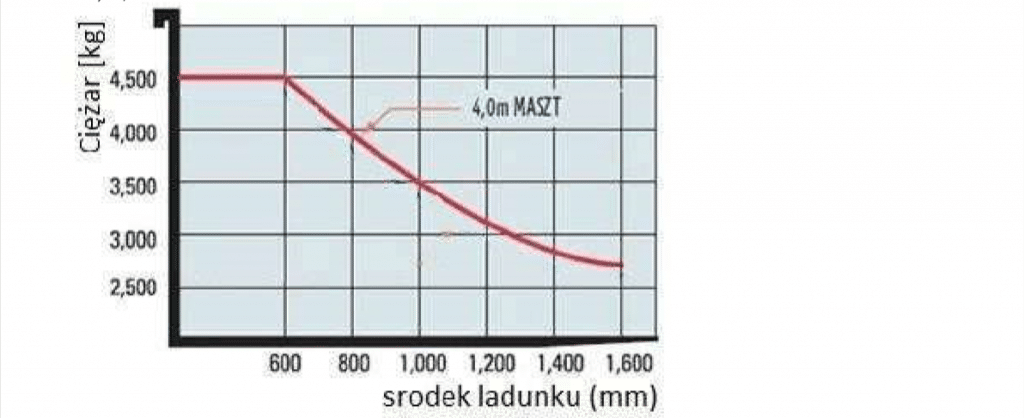

226. W oparciu o przedstawiony diagram udźwigu określ maksymalna masę ładunku, o wymiarach podstawy 1,6 m x 1,6 m:

a) 4,5 t
b) 4,0 t
c) 3,5 t
d) 3,0 t

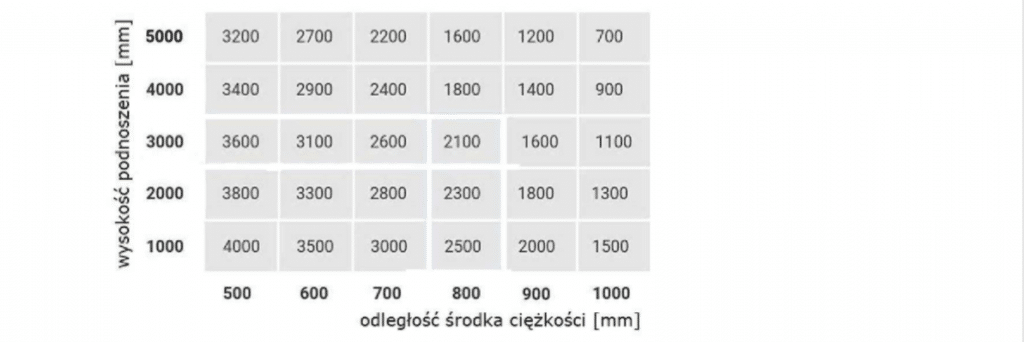

234. W oparciu o przedstawiony diagram udźwigu określ maksymalny udźwig wózka, podnoszącego ładunek na wysokość 3000 mm:

a) 2400 kg
b) 3600 kg
c) 3500 kg
d) 1500 kg



235. W oparciu o przedstawiony diagram udźwigu określ maksymalny udźwig wózka, podnoszącego ładunek na wysokość 4000 mm:

a) 3300 kg
b) 4000 kg
c) 3400 kg
d) wszystkie odpowiedzi są niepoprawne



Odpowiedzi test UDT:

207. a) 4836 mm

208. c) 4030 mm

215. b) 3300 mm

216. d) 4500 mm

217. d) wszystkie odpowiedzi są prawidłowe

218. a) Regał 1

220. a) 5940 mm

221. c) 3600 mm

222. c) 7070 mm

223. b) 5660 mm

224. b) 1500 kg

225. c) 1000 kg

226. b) 4.0 t

234. b) 3600 kg

235. c) 3400 kg
