PROFIL HIPSOMETRYCZNY  - ZASADY WYKONANIA

Zasady wykonania profilu hipsometrycznego przedstawione są na kolejnych rysunkach.

Stosunek skali pionowej profilu do skali poziomej nazywamy przewyższeniem profilu. Przewyższenie musimy dobrać tak, aby profil był czytelny - linia profilu nie może być zbyt płaska, ani zbyt stroma.

Przykład wykonania profilu hipsometrycznego

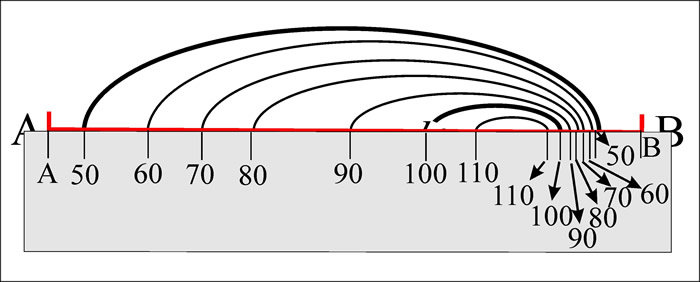

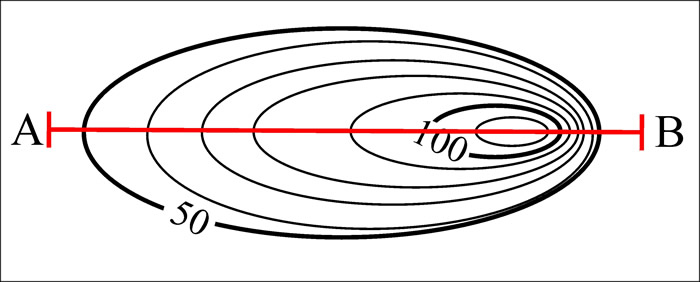

1. Wzdłuż linii profilu przykładamy brzeg kartki papieru, na której zaznaczamy wszystkie poziomice przecinające linię profilu - zapisujemy przy nich wartości poziomic.

2. Na innej kartce papieru (najlepszy jest papier milimetrowy) rysujemy układ współrzędnych prostokątnych. skala osi poziomej jest zgodna ze skalą mapy, a skalę osi pionowej dobieramy samodzielnie - należy pamiętać o odpowiednim dopasowaniu przewyższenia.

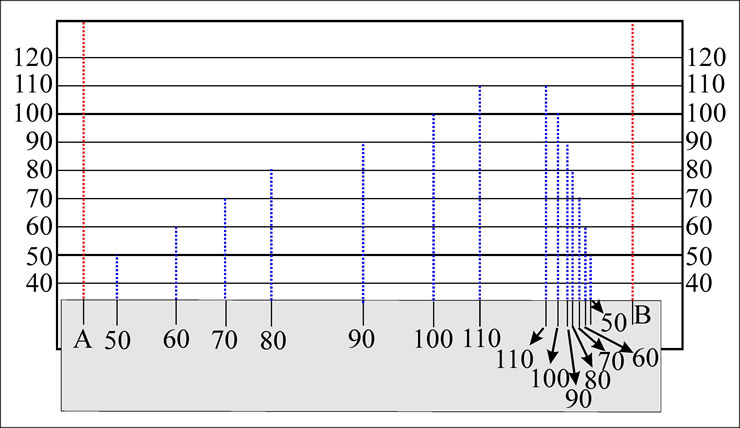

3. Do osi poziomej przykładamy krawędź kartki, na której zaznaczyliśmy punkty przecięcia poziomic z linią profilu i przenosimy punkty na układ współrzędnych.

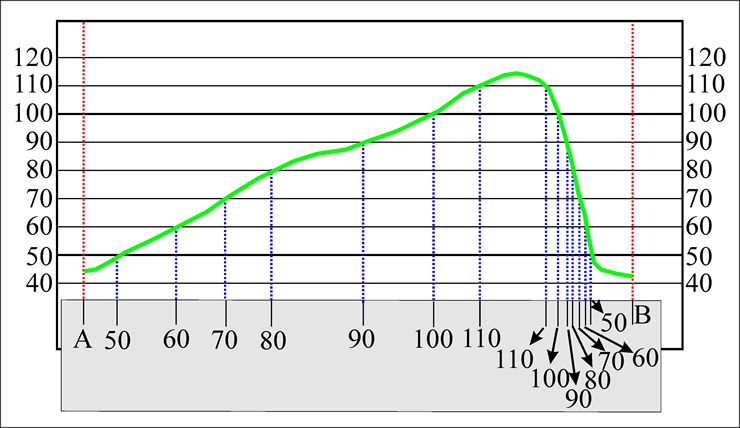

4. Łączymy punkty na układzie współrzędnych linią - profil jest gotowy!
5.  Dodatkowo na profilu można zaznaczyć inne elementy środowiska: strefy i typy klimatu, rodzaje gleb, pokrycie terenu itp. Elementy te zaznaczamy za pomocą znaków graficznych umieszczanych albo bezpośrednio na linii profilu, albo nad lub pod profilem.
