Skala mapy - wiadomości ogólne
Skala mapy
Skala mapyto stosunek odległości na mapie do odpowiadającej jej odległości rzeczywistej zredukowanej na powierzchnię odniesienia (może być to powierzchnia kuli lub elipsoidy obrotowej). Inaczej mówiąc odległość na mapie jest liczona w linii prostej - nie uwzględnia ukształtowania powierzchni. W związku z tym odległość zredukowana jest zawsze mniejsza od od odległości rzeczywistej w terenie.
Wzór na skalę mapy:
gdzie:
d-odległość na mapie
D- odległość rzeczywista
Sposoby przedstawiania skali:
Skala liczbowa: 1:200 000
Skala mianowana: 1cm-2km
Podziałka liniowa:
Przechodzenie z podziałki liczbowej w skalę mianowaną:
Należy po obu stronach podziałki liczbowej dodać te same jednostki odległości tzn. centymetry:
1:200 000
1cm-200 000cm
Następnie zamieniamy 200 000 cm na większe jednostki odległości: metry lub kilometry:
1cm-2000m
1cm-2km
Przechodzenie z skali mianowanej na skalę liczbową:
Należy doprowadzić skalę mianowaną do postaci w której po obu stronach będą te same jednostki:
1cm-2km
1cm-2000m
1cm-200 000cm
Następnie opuszczamy nazwy jednostek:
1:200 000

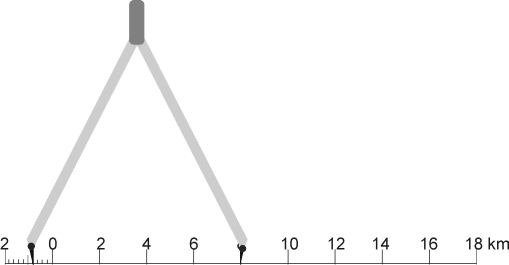

Posługiwanie się podziałką liniową:
Należy za pomocą kroczka (cyrkla) przenieść odległość z mapy na podziałkę,tak aby jedno ostrze znalazło się na pełnej wartości jednostki na prawo od zera, a drugie ostrze na lewo od zera. Odległość rzeczywista to suma odczytanych z podziałki odległości:
8km+0,8km=8,8km
