Sprzęt podzespoły urządzenia

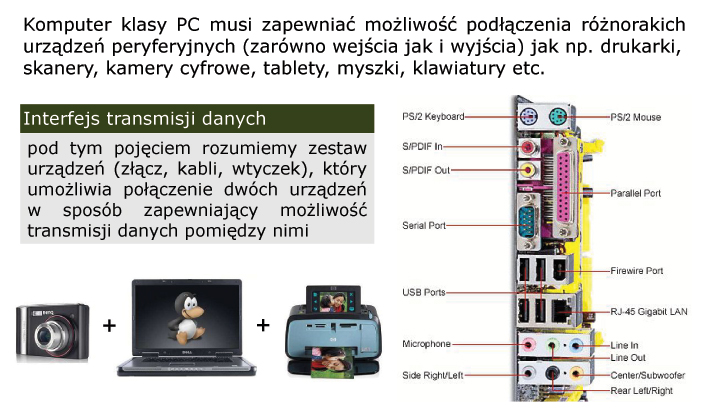

5. Interfejsy urządzeń peryferyjnych

Interfejsy: USB, IrDA, Bluetooth, IEEE 1394 (FireWire, iLink, SB1394), COM (RS-232), LPT (IEEE 1284, Centronics), rodzaje transmisji: szeregowa, równoległa, synchroniczna, asynchroniczna, Plug and Play, Hot Swapping, Hot Plugging.

Rodzaje transmisji danych

Wyróżniamy następujące rodzaje transmisji danych:

szeregowa – bity informacji są przesyłane kolejno, bit po bicie
równoległa – polega na jednoczesnym przesyłaniu większej liczby bitów informacji (zazwyczaj ośmiu bitów, czyli jednego bajta)
synchroniczna – informacje są przesyłane w jednakowych odstępach czasu
asynchroniczna – bity informacji są przesyłane w dowolnych odstępach czasu

Asynchroniczna transmisja danych

Transmisja nazywana jest asynchroniczną, gdyż zakłada się, że dane mogą pojawiać się w dowolnej chwili i będą natychmiast
transmitowane do odbiorcy. Z tego też powodu rozpoczęcie transmisji danych musi być zasygnalizowane w jakiś sposób. Używa się w tym celu dwóch dodatkowych bitów:
- bit startu (ST) - 0,
- bit stopu (SP) - 1.

Do detekcji błędów transmisji używany jest tzw. bit parzystości (P), zawierający informację o parzystej (0) lub nieparzystej (1) liczbie jedynek w przesyłanej porcji danych.

Ramka czasowa transmisji asynchronicznej (D0÷D7 – bity danych, od najmłodszego bitu do najstarszego)

Synchroniczna transmisja danych

W transmisji synchronicznej przesyłanie bloków danych następuje w takt sygnału zegarowego (CLK) wspólnego dla nadajnika i odbiornika informacji.

Brak w tym systemie znaków startu i stopu. Co pewien czas przekazywane są dane synchronizujące (SYNC1, SYNC2) o znanej
wartości, które umożliwiają uzgodnienie częstotliwości zegarów nadajnika i odbiornika informacji.

Po każdej synchronizacji, w czasie trwania sygnału zegarowego, następuje faza transmisji, która odbywa się ze stałą prędkością, a odbiorca danych zlicza przesyłane bity na podstawie czasu.

Format danych transmisji synchronicznej

O czym będzie mowa?

Omówione zostaną następujące interfejsy:
- COM (RS-232) – szeregowy
- LPT / IEEE 1284 (Centronics) – równoległy
- USB – szeregowy
- IEEE 1394 (FireWire, iLink, SB1394) – szeregowy
- IrDA – bezprzewodowy
- Bluetooth – bezprzewodowy

Interfejs COM

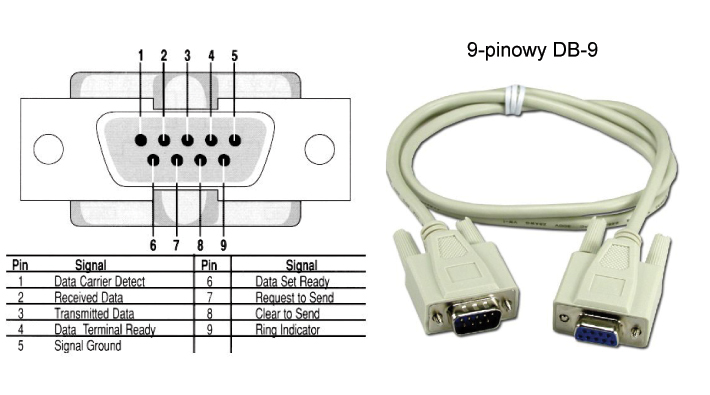

Port szeregowy (COM, RS-232) (ang. Serial Port) określany również skrótem COM - asynchroniczny, szeregowy interfejs transmisji danych zgodny ze standardem RS-232 (ang. Referenced Standard). Komputer klasy PC jest najczęściej wyposażony w jedno złącze portu szeregowego. Standard RS-232 został zaprojektowany w 1962r. w wersji 25-pinowej (DB-25). Obecnie wykorzystuje się mniejszą, 9-pinową wersję złącza (DB-9).

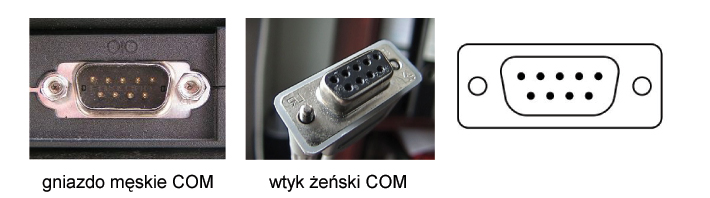

Interfejs COM

Za obsługę portu COM odpowiedzialny jest układ UART (ang. Universal Asynchronous Receiver/Transmitter), układ Super I/O lub chipset, w którym zintegrowano układy UART.

Interfejs LPT

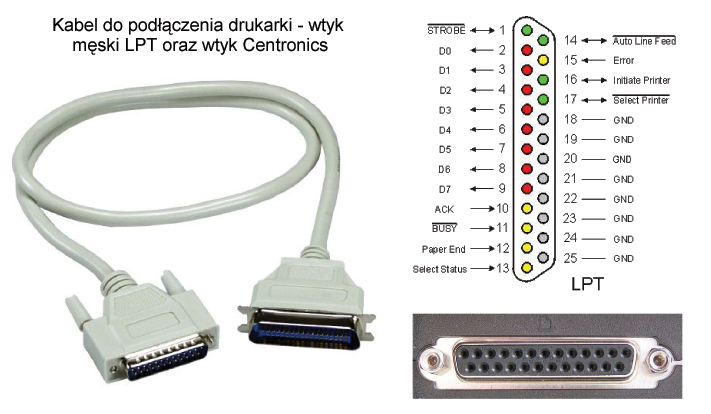

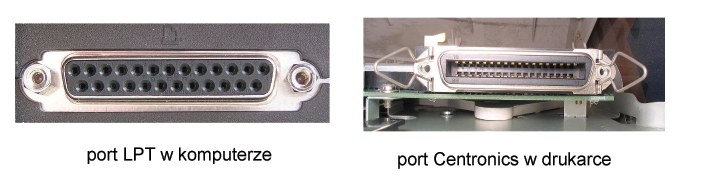

Port równoległy LPT (IEEE 1284, Centronics) (ang. Parallel Port, Line Print Terminal) - 25-pinowe złącze wkomputerach osobistych wykorzystywane w głównej mierze do podłączenia urządzeń peryferyjnych: drukarek, skanerów, ploterów

Pierwotnie służył do jednokierunkowej komunikacji z drukarkami (tzw. port Centronics - 1970), z czasem rozbudowany do interfejsu dwukierunkowego (zapewniającego jednak wsteczną kompatybilność z portem Centronics nadal stosowanym w drukarkach).

Należy zawsze pamiętać, żeby przed podłączeniem urządzenia peryferyjnego (np. drukarki) do portu LPT wyłączyć zasilanie podłączanego sprzętu. Próba podłączenia urządzenia podczas działania komputera może zakończyć się uszkodzeniem portu.

Tryby pracy interfejsu LPT wg specyfikacji IEEE 1284:

- SPP (ang. Standard Parallel Port) – tryb umożliwiający dwustronnątransmisję danych, zwany również trybem zgodności (ang. Compatibility Mode), bo zapewnia kompatybilność ze złączem Centronics. SPP zapewnia transfer do 50 kB/s
- Bi-Directional (dwukierunkowy) – wykorzystano nieużywane piny złącza LPT i wprowadzono dodatkowy bit sygnalizacji kierunku. Dzięki temu standard umożliwia transfer danych z maksymalną przepustowością 150 kB/s
- EPP (ang. Enhanced Parallel Port) – opracowany w 1991r. przez firmę Intel, umożliwiał obsługę pamięci masowych, skanerów
i zapewniał transfer do 3 MB/s
- ECP (ang. Extended Capability Port) – opracowany w 1992r. przez firmę HP i Microsoft oferuje prędkości przesyłu również do 3 MB/s Zmiany trybu pracy portu równoległego dokonujemy z poziomu programu Setup zawartego w BIOSie komputera (opcja Parallel Port Mode):

Plug and Play

Plug and Play (PnP) (od ang. podłącz i używaj) to termin używany na określenie zdolności komputera do pracy z urządzeniami peryferyjnymi zaraz po ich Mechanizm wdrożony przez firmę Microsoft po raz pierwszy w systemie operacyjnym Windows 95. Obsługa PnP musi być zaimplementowana w BIOSie płyty głównej, urządzeniach i obsługiwana przez system operacyjny.

Główne zadania PnP:

- wykrycie typu urządzenia
- automatyczna alokacja zasobów dla urządzenia
- instalowanie sterowników potrzebnych do pracy z urządzeniem
- współpraca z mechanizmami zarządzania energią w celu bezpiecznego podłączania i odłączania urządzenia

Hot Swapping, Hot Plugging

Hot Swapping, Hot Plugging technologie zapewniające możliwość podłączania lub odłączania urządzeń peryferyjnych do komputera bez potrzeby wyłączania zasilania czy restartowania komputera. Możliwość tę zapewniają m.in. porty USB, FireWire, dyski twarde pracujące w standardzie SATA-2 oraz karty pamięci typu Flash. W komputerach przenośnych oprócz hotpluggingu portów znanych ze standardowych komputerów (np. USB, Firewire), zwykle jest też możliwość łatwego hot pluggingu kart PCMCIA i napędów optycznych (np. CD-ROM, DVD-ROM)

Interfejs USB

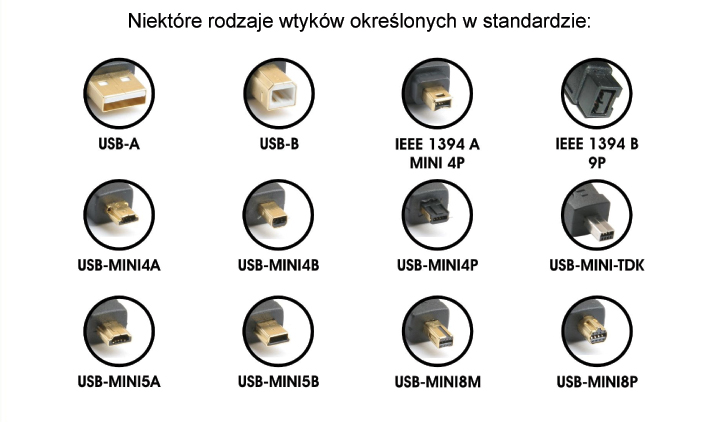

USB (ang. Universal Serial Bus - uniwersalna magistrala szeregowa) – obecnie najpopularniejszy interfejs szeregowy służący do przyłączania urządzeń peryferyjnych, obsługuje technologie: PnP, HotSwapping, Hotplugging Port USB jest uniwersalny w tym sensie, że można go wykorzystać do podłączenia do komputera każdego urządzenia zdolnego do współpracy z komputerem, zgodnego ze standardem USB. Urządzenia USB są podłączane czterożyłowym kablem zakończonym odpowiednim wtykiem.

Transmisja odbywa się przy wykorzystaniu dwóch przewodów (zielonego Data+ oraz białego Data-). Magistrala zawiera również linię zasilającą (czerwony (+5V DC) i czarny (masa). W starszych płytach głównych występuje zamiast czterech pięć styków dla każdego gniazda USB; piąty styk (shield) należy wówczas połączyć z czarnym przewodem GND płytki z gniazdem. Czasem można też spotkać się z następującymi kolorami przewodów: niebieski, pomarańczowy, zielony, biały.

USB 1.1 Specyfikacja USB 1.1 z roku 1998 umożliwia transfer danych w dwóch trybach: Low Speed (0,19MB/s = 1,5 Mb/s) oraz Full Speed (1,5 MB/s = 12 Mb/s). Urządzenia w standardzie USB 1.1 nie współpracują ze sobą bez pośrednictwa komputera, to znaczy np. że nie istnieje możliwość bezpośredniego połączenia drukarki USB 1.1 z cyfrowym aparatem fotograficznym.

USB 2.0 Hi-Speed Specyfikacja USB 2.0 z roku 2000 umożliwia transfer danych z maksymalną szybkością 60 MB/s = 480 Mb/s. W 2001 roku dodano nową funkcję On-The-Go umożliwiającą łączenie urządzeń USB 2.0 bez pośrednictwa komputera. Urządzenia w standardzie USB 2.0 są w pełni kompatybilne ze starszymi urządzeniami w standardzie 1.1.

USB 3.0 SuperSpeed Ogłoszona w roku 2008 specyfikacja 3.0 umożliwia transfer danych z szybkością 600 MB/s = 4,6 Gb/s przy zachowaniu kompatybilności z USB 2.0 i 1.1. Nowy standard oprócz standardowych przewodów do szybkich transferów wykorzystuje dwie światłowody. Dodano także kilka rozwiązań zapewniających lepszą energooszczędność pracy

Koncentratory USB

Aby zwiększyć liczbę portów USB dostępnych w komputerze, należy użyć koncentratora USB (ang. USB hub). Wyróżniamy dwie odmiany tych urządzeń:

- koncentratory pasywne - nie posiadają własnego źródła zasilania, czerpią prąd z głównego koncentratora USB w komputerze, stąd znajdują zastosowanie dla urządzeń o małym poborze mocy: myszy, klawiatur, kamer internetowych
- koncentratory aktywne - mają własne źródło zasilania, dzięki czemu istnieje możliwość podłączania urządzeń o większym poborze mocy, na przykład skanera pasywnego

Właściwości interfejsu:

- Szybkość transferu:
USB 1.1: 1,5 MB/s = 12 Mb/s
USB 2.0: 60 MB/s = 480 Mb/s
USB 3.0: 600 MB/s = 4,6 Gb/s
- Długość przewodów: do 3m (USB 1.1) lub 5m.
Wtórnik USB umożliwia przedłużenie kabla USB o swoją długość
- Liczba portów:
USB 1.1: od 2 do 6
USB 2.0: od 2 do 8 (dla chipsetów VIA)
USB 3.0: od 2 do 10
- Liczba urządzeń: do 127 na magistrali utworzonej przy użyciu hubów
- Hot plugging, hot swapping: tak

Interfejs IEEE 1394

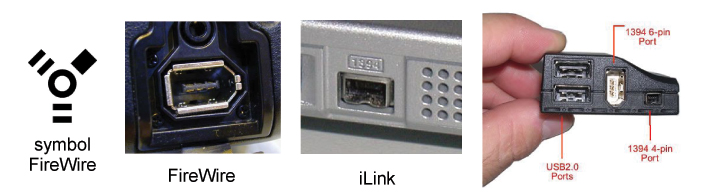

IEEE 1394 to wydajny interfejs szeregowy opracowany i zdefiniowany w roku 1995 przez Instytut Inżynierów Elektryków i Elektroników (IEEE) o numerze 1394. Standard ten rozwijany jest przez firmę Apple pod nazwą FireWire, przez Sony pod nazwą iLink oraz firmę Creative pod nazwą SB1394 (stało się tak wskutek unikania przez firmy opłat licencyjnych) Standard IEEE 1394 opracowano w celu wydajnego łączenia cyfrowych urządzeń audio i wideo bez pośrednictwa komputera, a następnie zaadoptowano do użycia z komputerami klasy PC.

Kontroler IEEE 1394 to zazwyczaj karta rozszerzeń montowana w magistrali PCI lub PCI Express x1. Standard obsługuje technologie: HotSwap oraz PnP. FireWire wykorzystuje 6- żyłowe okablowanie, zaś wersje iLink mają okablowanie 4-żyłowe (rezultat braku przewodów zasilania i pomniejszenia łącza).

Istnieje kilka odmian standardu IEEE 1394, do których zaliczamy:

Oryginalne IEEE 1394 (1995r.) standard umożliwia transfer danych z prędkością 50 MB/s = 400Mb/s za pomocą 6-żyłowego okablowania o długości maksymalnej 4,5m. Przewidziane tryby transmisji to: 100, 200 i 400 Mb/s.

IEEE 1394a (2000r.) w tej wersji wprowadzono kilka usprawnień, między innymi zdefiniowano połączenie za pomocą kabla 4-żyłowego dla urządzeń bez zasilania.

IEEE 1394b (2002r.) to wersja standardu korzystająca z okablowania 9-żyłowego i nowych złączy. Umożliwia uzyskanie transferu danych na poziomie 100 MB/s = 800Mb/s. W przypadku zastosowania okablowania UTP lub światłowodów standard przewiduje przepustowość do 400 MB/s = 3200 Mb/s

IEEE 1394c (2006r.) w tej wersji usprawniono specyfikację złącza, dzięki czemu możliwy stał się transfer z prędkością 100 MB/s = 800 Mb/s, ale poprzez złącze 8P8C (Ethernet)

Właściwości interfejsu:

- Szybkość transferu:
IEEE 1394: 50 MB/s = 400Mb/s
IEEE 1394a: 50 MB/s = 400Mb/s
IEEE 1394b: 100 MB/s = 800 Mb/s
IEEE 1394c: 100 MB/s = 800 Mb/s
- Liczba urządzeń: do 63
- Maksymalna odległość między urządzeniami: 72m
(16 x 4,5m odcinki kabla w łańcuchu)
- Liczba urządzeń: do 63
- Obciążenie procesora: nie
- Hot plugging, hot swapping: tak

Interfejs IrDA

IrDA (ang. Infrared Data Association) – bezprzewodowy standard komunikacyjny wykorzystujący do transmisji danych fale świetlne w zakresie podczerwieni. Ponieważ jest to cyfrowa transmisja optyczna, s tandard przewiduje komunikację widzących się urządzeń na stosunkowo krótkim odcinku

IrDA opracowano do wymiany danych między urządzeniami przenośnymi typu laptopy, palmtopy, telefony komórkowe etc. Pierwsze odmiany interfejsu przesyłały informacje na odcinku kilkunastu centymetrów z szybkością 10 kb/s, najnowsza specyfikacja 1.1 umożliwia transfer do 4 Mb/s w obrębie 11m.

Jeżeli brak wbudowanego portu IrDA, można zakupić adapter USB

Właściwości interfejsu:

- Długość fali: 850 – 900 nm
- Szybkość transmisji:
obowiązkowo: 9,6 kb/s,
opcjonalnie:
19,2 kb/s,
38,4 kb/s,
57,6 kb/s,
115,2 kb/s (IrDA 1.0 lub 1.1)
oraz 0,1576 Mb/s, 1,152 Mb/s, 4 Mb/s (IrDA 1.1)
- Zasięg i typ transmisji: do 11 m;
- Kąt wiązki transmisji: do 30°
- Liczba urządzeń: do 63

Interfejs Bluetooth

Bluetooth technologia bezprzewodowej komunikacji krótkiego zasięgu pomiędzy różnymi urządzeniami elektronicznymi, takimi jak klawiatura, komputer, laptop, palmtop, telefon komórkowy, słuchawki itd. Standard opisano w specyfikacji IEEE 802.15.1. Technologia korzysta z fal radiowych w zarezerwowanym paśmie ISM (Industrial Scientific Medical) 2,4 GHz. Nazwa technologii pochodzi od przydomka króla duńskiego Haralda Sinozębego, który ok. roku 970 zjednoczył Norwegię. Podobnie Bluetooth, który został zaprojektowany, aby "zjednoczyć" różne technologie jak: komputery, telefonię komórkową, drukarki, aparaty cyfrowe.

Jeżeli brak wbudowanego interfejsu Bluetooth, można zakupić adapter USB

Właściwości interfejsu:

- Zasięg urządzenia determinowany jest przez klasę mocy:
klasa 1 (100 mW) ma największy zasięg, do 100 m
klasa 2 (2,5 mW) zazwyczaj w użyciu, zasięg do 10 m
klasa 3 (1 mW) rzadko używana, z zasięgiem do 1 m
- Szybkość transmisji:
Bluetooth 1.0 – 21 kb/s
Bluetooth 1.1 – 124 kb/s
Bluetooth 1.2 – 328 kb/s
Bluetooth 2.0 – 2,1 Mb/s, wprowadzenie Enhanced Data
Rate wzmocniło transfer do 3,1 Mb/s
Bluetooth 3.0 + HS (High Speed) – 24 Mb/s (3 MB/s)
Bluetooth 3.1 + HS (High Speed) – 40 Mb/s (5 MB/s)

Opr. Adam Nawara
